一、方案背景

      现今光纤传输早已成为运营商长距离传输的主流选择，运营商及增值业务服务商在实施网络监控、协议分析、信息收集时，一般通过镜像、复制等方法保证在不影响原有链路传输的情况下合理地采集流量。但镜像、复制主要存在以下困难：

     ·  必须要交换机或者路由器支持镜像或者复制。

     ·  占用了交换机或者路由器的业务接口，变相增加了成本。

     ·  镜像和复制需要专业人员输入特定的命令来实现。

     ·  如果将多个接口的数据通过镜像或者复制，无法区分镜像后数据的上下行属性。

     ·  镜像和复制都是在有源的设备上实现，因此必须要保证设备的高可靠性。

      鉴于以上原因，目前业内对于链路的镜像和复制基本都采用分光的方式来解决：

      二、方案介绍

      三、方案价值点

      分光器一般都属于无源设备，又称光分路器，它们不需要外部能量，只要有输入光即可，可靠性更高,安装和操作简单，非专业人士即可独立完成,通过分光，可明确线路的上下行,从而降低成本。

      四、相关产品

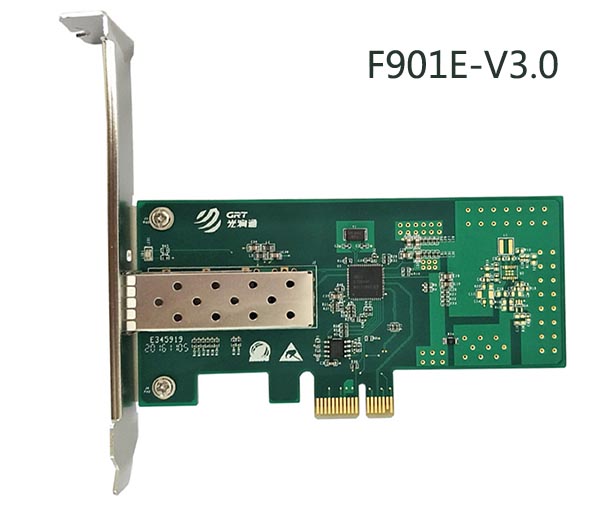

      北京光润通科技发展有限公司所生产的 F901E 系类以太网适配器产品是基于 Intel公司的 I210 以太网控制研发的单端口光纤以太网适配器。此产品应用于服务器和高端设备。该适配卡设计用于并且对性能进行了优化，使系统 I/O 不再是高端网络应用的瓶颈。该适配卡能够通过捆绑组实现容错，来自故障端口的通信将被路由至同组中其他成员。该适配卡具有集成的硬件加速功能，能够执行 TCP/UDP /IP 校验和分载及 TCP 分段任务。主机处理技术可分载加速器，释放 CPU 资源，以处理其他应用程序。该适配卡是部署多个网络以及在高性能服务器上部署关键网络应用和环境的理想解决方案。

      光通信时代的分光器是组建EPON网络的一个组件，是一个连接OLT和ONU的无源设备，它的功能是分发下行数据，并集中上行数据。分光器带有一个上行光接口，若干下行光接口。从上行光接口过来的光信号被分配到所有的下行光接口传输出去，从下行光接口过来的光信号被分配到唯一的上行光接口传输出去。各个下行光接口出来的光信号强度可以相同，也可以不同。

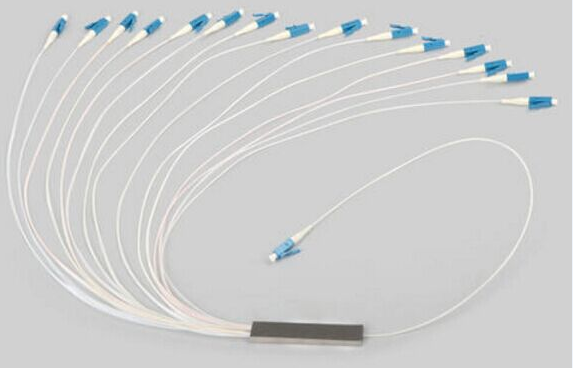

      从技术层面讲,光分路器主要有两种:热熔拉锥型(FBT)和 PLC 平面波导型。一般来讲1X2和1X4可以使用热熔拉锥型, 1X4及以上建议采用PLC平面波导型, PLC型分光器采用半导体工艺技术, 分光一致性好, 通道均匀性好, PON 是建设的首选。

      北京光润通科技公司千兆、万兆全系列分光器可在不影响原有链路数据的传输下，完全复制一份或多份数据交给下游设备，保证了数据采集的稳定性和可靠性。采用光润通全系列分光器可以解决大多数应用场合的数据镜像及采集。

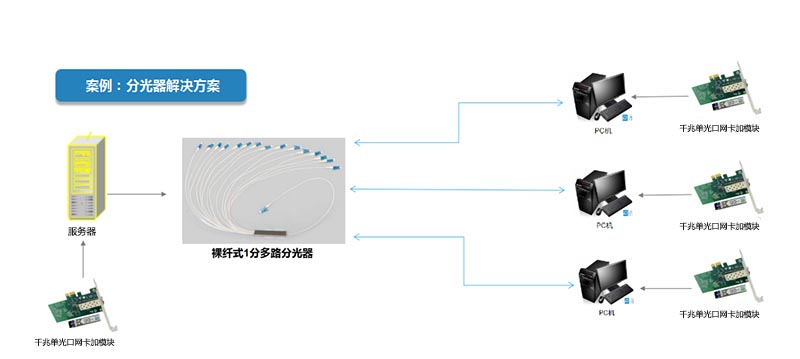

      分光器在对正常链路进行分光的时候，将光信号强度、光功率按照对应的比例分配到多条分光后的链路。运营商通常采用一分二分光器的比例主要是5:5、7:3和8:2，一分三分光器的比例主要是7：1.5:1.5和8:1:1；一分四分光器的比例主要是7:1:1:1，通常采用分光器监控链路流量的光网络如下图所示。来自互联网的多路光纤数据，经GRT分光器分光后，一部分数据被送往路由器(或者交换机)，另一部分数据经链路聚合设备，发往数据分析服务器。用于链路数据的监控与分析。

      五、客户评价

      客户使用此方案有效解决了主干线路分流的问题，经过长期应用检验了产品的稳定性和方案的有效性，对产品和方案很满意，在后续的电信项目方案中进行了大量的普及应用。
