方案背景

  光纤通信飞速发展，光通信网络成为现代通信网的基础平台。由于多路载波的光波分复用对光发射机、光接收机等设备要求较高，技术实施有一定难度，同时多纤芯光缆的应用对于传统广播电视传输业务未出现特别紧缺的局面，因而WDM的实际应用还不多。但是，随着有线电视综合业务的开展，对网络带宽需求的日益增长，各类选择性服务的实施、网络升级改造经济费用的考虑等等，WDM的特点和优势在CATV传输系统中逐渐显现出来，表现出广阔的应用前景，甚至将影响CATV网络的发展格局。并且大带宽业务层出不穷，集中化统一管理的趋势加剧，因此作为基础的传送管道容量必须升级；简单的网络规划、快速的业务部署、平滑的带宽升级、便捷的维护操作是行业客户建设企业信息网的核心诉求。

方案介绍

光润通40x10GDWDM方案

1）方案描述：本方案采用DWDM波分复用系统来解决贵方需求，通过DWDM波分复用把2路业务复用在一根光纤上传输，本方案前期传输2路10G业务，扩容时无需中断现有业务，只需增加OTU板卡即可实现扩容；

2）方案配置：

     A、B站：分别放置1套DWDM波分复用设备，

     a）配置40波AWG一台,用来实现40路双向业务复用在一根光纤上传输；

     b）配置OTU业务板卡2块，实现2路10G业务承载

     c）网管卡一块，用来实现波分系统网络管理，实现在线实时监控，方便维护；

     d）EDFA各2台，实现功率放大；

     e）OLP线路?；ど璞父?台，实现1+1双路?；?，保证业务不中断；

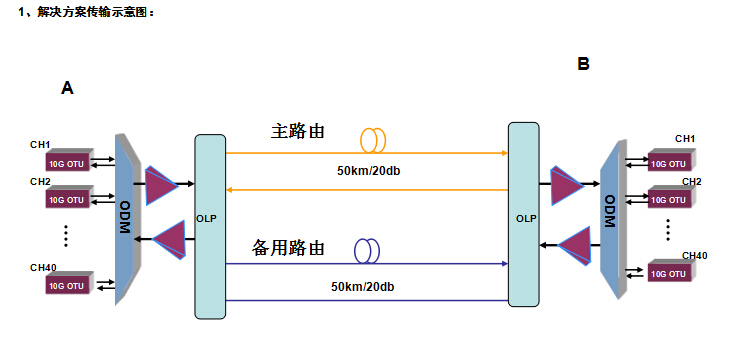

3）信号流程：A站，客户10G 业务 1310nm/850nm波长光信号，链接至OTU客户侧，转换为DWDM标准波长，通过DWDM波分复用器复用在1跟光纤上，传输至B端 ，在B端，通过DWDM解复用器，多路波长业务解复用出来，再经OTU转换为1310nm/850nm连接至客户设备端口；

方案价值点

    高可靠性：

    可支持 1＋1光复用段?；?，倒换时间＜30ns，电源支持1+1双电源备份；

    超大容量：

     单通道速率可达10G，总容量可达480G，C+L段可扩容至1600G；有效满足新时期城域大颗粒业务的传送、汇聚需求

    设备配置灵活:

     业务配置灵活：设备采用2U+1U架构，?？榛杓?，板卡支持热插拔， 可根据业务数量、速率、传输     距离灵活配置

     组网方式灵活：可以组成点到点、点对多点、链状、环状、等网络拓扑结构；

    多种业务灵活透明接入:

    LAN/WAN:FE、GE、10GE

    SAN存储业务：1Gbps、2Gbps 4Gbps、8Gbps；

    SDH业务：STM-1/4/16/64

    开放式系统结构：

    支持不同厂家的设备互连、互通,支持客户端设备为单模、多模、电口可??；

    强大的网管功能：

    支持基于SNMP的网管，同时支持CLI、WEB、TELNET等网管方式，可实现远程网管，实时在线监控，维护方便，可视化图形界面，人机界面友好

相关产品

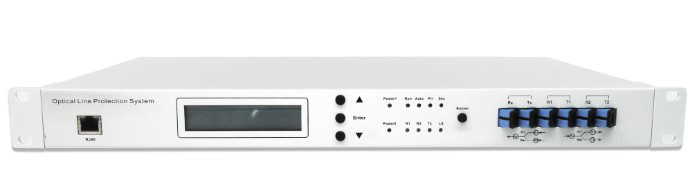

OLP光线路?；ど璞福?/span>

前置放大器：

光功率放大器：

解波合波器：

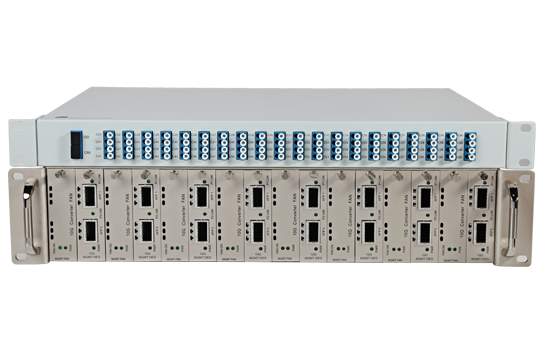

2U机架式DWDM设备：

客户评价

    GRT光润通40x10GDWDM解决方案可以帮助客户简单的网络规划、快速的业务部署、平滑的带宽升级、便捷的维护操作、很好的解决了客户因为哦业务升级带来的带宽不足的问题。
