引言：随着现在数据流和业务流的增加、原来线路情况已经不满足当下的需求了，北京中国联通大数据业务为了在A节点、B节点、C节点三处节点，想这现有线路不变更的基础上升级4路10G的来满足现有的业务升级，预计未来需要进行持续的升级，最终预计可以达到16路，基于此要求采用先进成熟的光传送网OTN（Optical Transport Network）技术建立新一代的大容量骨干光传输通信网,DWDM（Dense Wavelength Division Multiplexing）密集型光波复用，该技术是在一根指定的光纤中，多路复用单个光纤载波的紧密光谱间距，以便利用可以达到的传输性能。这样，在给定的信息传输容量下，就可以减少所需要的光纤的总数量。这样就可以满足北京中国联通现有的升级改造需求。

一、方案背景

1.1 中国联通由于DSP和大数据业务的增长，在A节点、B节点、C节点三处现有的线路10G带宽已经不满足使用要求，想这现有线路不变更的基础上升级至4路10G的来满足现有的业务升级，预计未来需要进行持续的升级，最终预计可以达到16路的要求。

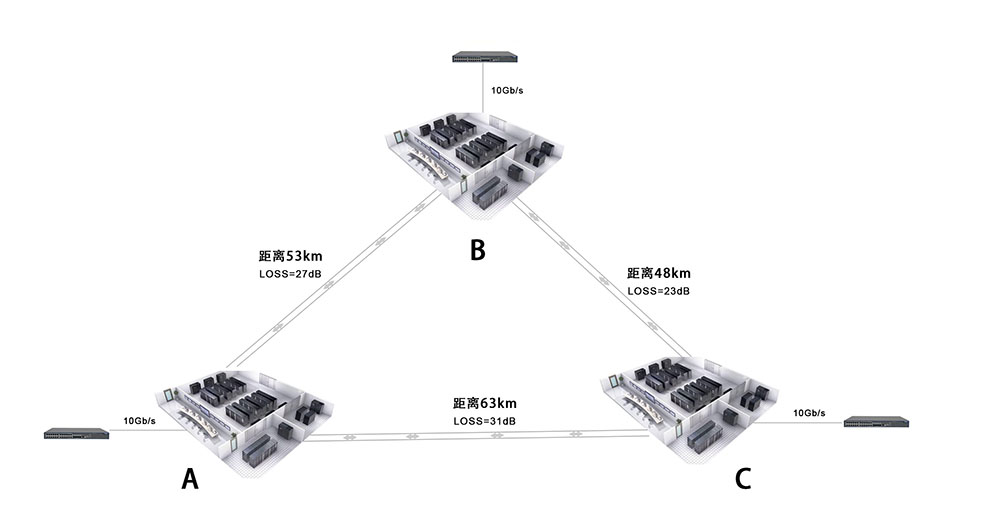

1.2 A节点、B节点、C节点具体情况如下图1：

1）A节点与B节点之间的相距53KM，线路衰减为27db；

2）A节点与C节点之间距离为63KM，线路衰减为31db；

3）B节点与C节点之间距离为48KM，线路衰减为23db；

4）A节点、B节点、C节点之间现在是双芯双向业务流，重新布线已难以实施、并且成本过高；

图1

以上是客户现有的线路和业务情况。

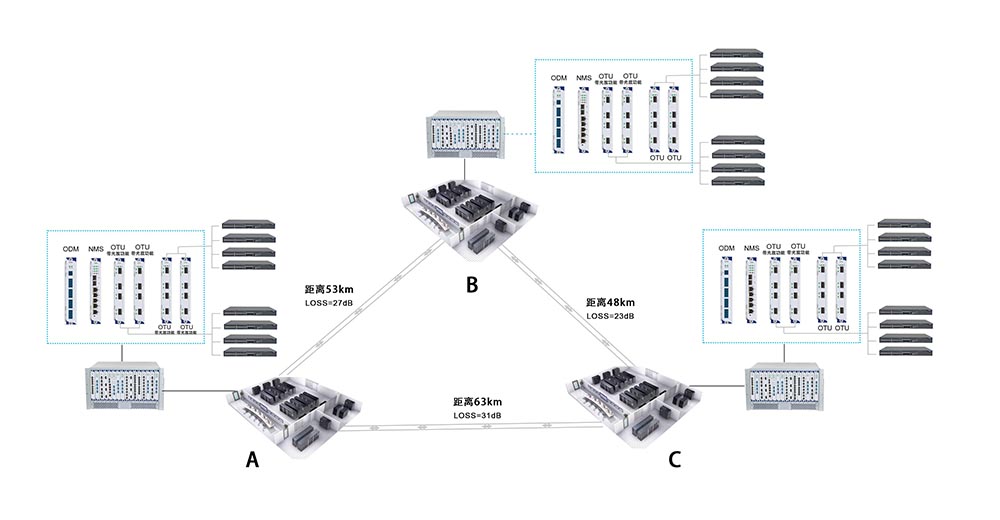

1.3 业务新增加之后要求如图2：

1）A节点、B节点、C节点各需要4路才能够满足现有的业务；

2）A节点、B节点、C节点、三节点还需要考虑后续业务的增加、预计可增加至16路业务；

图2

二、解决方案设计

2.1 方案描述：

本方案采用DWDM波分复用系统来解决北京联通的需求，通过DWDM波分复用把4路业务复用在一根光纤上传输，本方案前期传输4路10G业务，扩容时无需中断现有业务，只需增加OTU板卡即可实现扩容。

2.2 方案配置：

A、B、C三节点：分别放置1套DWDM波分复用设备，

a）配置32波波分复用器一块,用来实现32路双向业务复用在一根光纤上传输；

b）配置OTU业务板卡12块，实现3*4路10G业务承载

c）网管卡一块，用来实现波分系统网络管理，实现在线实时监控，方便维护；

d）EDFA（Erbium Doped Fiber Application Amplifier）各2块，实现功率放大；

e）DCM色散补偿器各1台；

2.3 信号流程：

A节点，客户10G 业务 1310nm/850nm波长光信号，链接至OTU客户侧，转换为DWDM标准波长，通过DWDM波分复用器复用在1跟光纤上，传输至B节点 ，在B节点，通过DWDM解复用器，多路波长业务解复用出来，再经OTU转换为1310nm/850nm连接至客户设备端口；C节点同理如此。

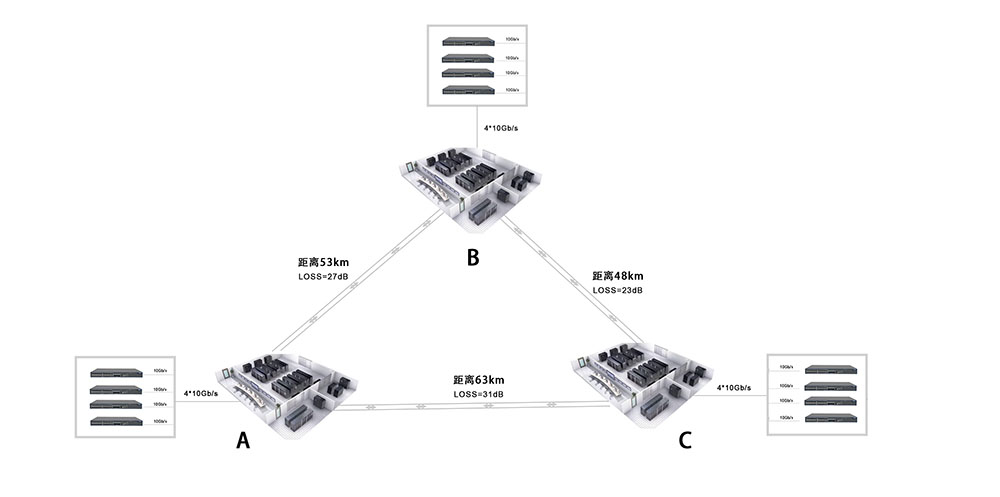

2.4 完成后具体如图3所示：

图三

三、可性性论证：

3.1 A节点和C节点之间之间相距63KM，需要用80KM的光?？?/span>，现有光?？榈牧槊舳仁?/span>25DB，而实际衰减已经达到31DB，所以A节点和C节点、两个节点分别需要放置两台EDFA（Erbium Doped Fiber Application Amplifier）来支撑光?？榭梢哉Ｆ舳?；

3.2 A节点和B节点之间实际距离是53KM，衰减是27DB，所以需要同样3.1的部署方案方可满足实际应用；

3.3 B节点到C节点之间只有48KM，衰减为23DB，所以只是需要60KM光?？榫涂梢哉Ｆ舳?/span>。
