产品说明

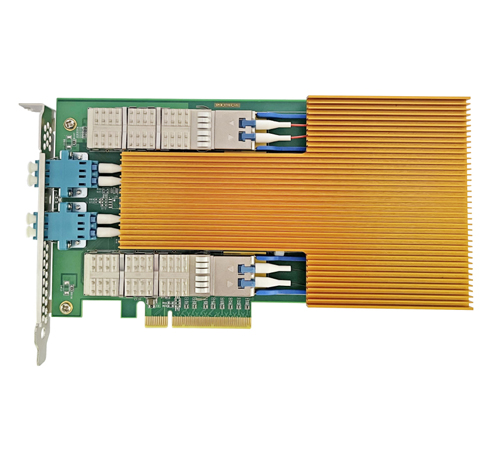

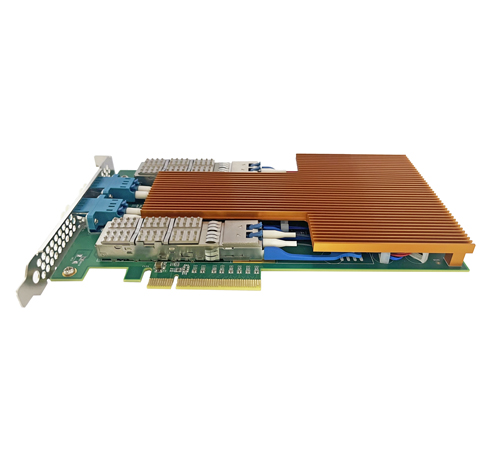

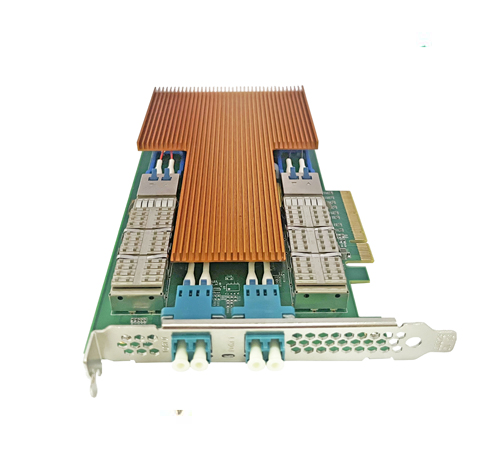

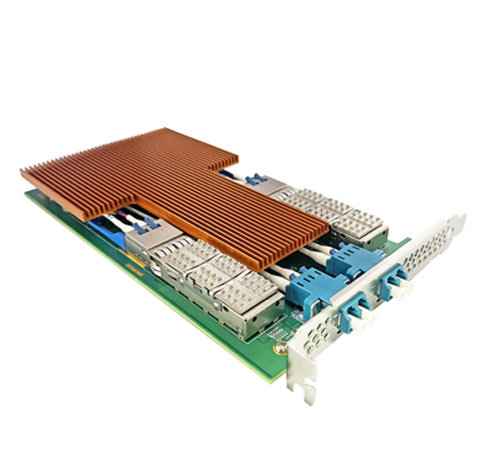

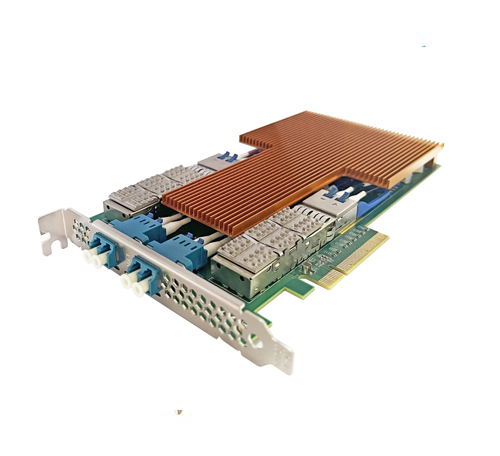

光润通生产的的单路双端口光纤40G万兆Bypass以太网旁路服务器适配器F4002EBPLR-V3.0是PCI-ExpressX8网络接口卡，在PCI-E适配器上包含两个光纤（LR）万兆以太网端口。此适配器面向内联网络系统，可在系统出现故障时维护网络连接。

F4002EBPLR-V3.0双端口光纤万兆以太网旁路服务器适配器支持正常旁路和断开模式。在普通（Normal）模式下，端口是独立的接口，而在在旁路（BYPASS）模式下，从一个端口接收的所有数据包都将传输到相邻端口，在断开（Disconnect）模式下，适配器模拟开关/路径电缆断开。

F4002EBPLR-V3.0服务器适配器可以在主机系统故障，电源关闭或软件请求时绕过或断开其以太网端口。在旁路（Bypass）模式下，以太网端口的连接与系统断开连接并切换到另一个端口，以在以太网端口之间创建交叉连接环回。因此，在旁路模式中，从一个端口接收的所有分组都被发送到相邻端口，反之亦然。此功能可以绕过发生故障的系统，并为网络提供最长的运行时间。F4002EBPLR-V3.0双端口光纤40GPCIEBypass服务器适配器包括一个板载WDT（看门狗定时器）控制器。适配器的软件驱动程序或软件应用程序可以将命令写入板载WDT控制器。适配器的软件驱动程序，WDT控制器和旁路电路提供了一个控制和管理适配器模式的接口。

光润通F4002EBPLR-V3.0的双端口光纤万兆以太网旁路服务器适配器基于英特尔XL710-BM2以太网控制器，具有优越的产品性能。

Bypass/Disconnect功能：

1，在电源故障，系统挂起或软件应用程序挂起时绕过/断开以太网端；

2，软件可编程旁路，断开或正常模式；

3，板载（WDT）控制器；

4，软件可编程超时间隔；

    最大3,276,800mSec(3,276.8Sec)

    最小100mSec(0.1Sec)

    WDT计算公式=(2^wdt_interval_parameter)*(0.1)sec.

    wdt_interval_parameter:{合法取值范围:0-15}；

5，软件可编程WDT启用/禁用计数器；

6，软件可编程旁路功能启用/禁用；

7，软件可编程断开功能启用/禁用；

8，上电时的软件可编程模式（旁路，正?；蚨峡Ｊ剑?；

9，电源关闭时的软件可编程模式（旁路，正常模式）；

10，每两个端口独立旁路操作；

11，可以模拟标准NIC功能。

外部网络支持：

光纤万兆以太网40GBASE-LR：

1，40G光纤以太网端口支持40GBASE-LR（1310nm LAN PHY）；

2，集成两块40G 1310nm 10KM SFP28光?？?，?？椴豢刹灏?，可根据客户需要调整不同传输距离的单模?？?；

网卡性能：

1,  IPV4和IPV6支持IP / TCP和IP / UDP接收校验和卸载；

2,  用于数据包重组的分段UDP校验和卸载；

3,  CPU利用率 - XL710-BM2支持降低CPU利用率，主要是通过支持接收端合并（RSC）；

4,  每个端口支持64个虚拟机设备队列（VMDq）；

5,  支持直接缓存访问（DCA）；

6,  高级内存架构通过在TSO数据包之前减少延迟。 TSO分组可以与去往线路的其他分组交织；

7,  使用MSI和MSI-X最小化设备I / O中断；

8,  卸载TCP / IP / UDP校验和计算和TCP分段；

9,  大容量片上接收数据包缓冲区（512 KB）；

10, 大片上发送数据包缓冲区（160 KB）；

11, 支持PCI规范3.0版本中定义的VPD（重要产品数据）功能；

12, 时间同步 - IEEE1588-精确时间协议（PTP）；

13, 除了EEDC功能之外，还支持BCN（后向拥塞通知）协议。

主机接口：

PCI Express X8通道；

支持PCI Express Base Specification 3.0（8GT / s）。
